Как читать гидравлические схемы

Содержание

• Что такое гидравлическая схема и зачем она нужна
• Основные элементы
• Условные обозначения
• Как читать: пошаговый алгоритм
• Типы гидравлических схем
• Пример чтения простой гидросхемы
• Частые ошибки при чтении гидросхем
• Итог: как быстро научиться читать гидросхемы

Гидравлика — это целая наука о передаче силы через жидкости. Чтобы разобраться в работе машин и механизмов, важно уметь читать гидравлические схемы. Это навык, который помогает специалистам быстро понимать, как устроена и работает вся система.

Что такое гидравлическая схема и зачем она нужна

Гидравлическая схема — это специализированный технический чертеж, который служит графическим языком для описания гидросистемы. Она представляет собой не просто иллюстрацию, а строго стандартизированную, согласно ГОСТ или ИСО (ISO), карту, на которой с помощью унифицированных символов изображены все компоненты системы и связи между ними.

Если представить гидравлическую систему как живой организм, то чертеж — это его подробная анатомическая карта, где каждый орган (насос, клапан, цилиндр) и сосуд (трубопровод) имеет свое условное обозначение и занимает строго определенное место. Без такого чертежа любая гидросистема, от простого домкрата до сложнейшего пресса, превращается в непрозрачный «черный ящик».

Основное предназначение гидравлической схемы — наглядно показать логику работы системы. Она позволяет инженеру-конструктору на этапе проектирования скомпоновать узлы, а инженеру-монтажнику — собрать установку по чертежу.

Схема детально прослеживает весь путь рабочей жидкости: от бака через насос, который создает энергию потока, через распределители, управляющие ее направлением, к исполнительным механизмам (гидроцилиндрам и гидромоторам), совершающим полезную работу, и обратно в бак. На ней видны все точки дросселирования, места установки предохранительных и обратных клапанов, блокирующих нежелательные потоки.

Зачем же она нужна на практике? В первую очередь это главный инструмент для диагностики и ремонта. При возникновении неисправности механику не нужно разбирать весь агрегат. Взглянув на схему, он может мысленно или с помощью приборов проследить путь жидкости в неисправном контуре, локализовать проблему (например, засорение дросселя или отказ соленоида) и быстро определить, какие узлы необходимо проверить. Это сокращает время простоя оборудования.

Кроме того, чертежи необходимы для правильного монтажа и отладки системы. Они исключают ошибки при соединении трубопроводов и помогают настроить параметры клапанов (давление, расход) в соответствии с расчетными данными. По сути, гидравлическая схема является единым источником истины для всех специалистов, работающих с оборудованием, — от проектировщика до сервисного инженера. Она переводит сложный физический процесс движения жидкости под давлением на понятный язык символов, делая проектирование, сборку, эксплуатацию и ремонт систем предсказуемыми и эффективными.

Основные элементы

В любой гидросистеме встречаются типичные элементы:

• Насосы — создают давление и заставляют жидкости двигаться.
• Гидроцилиндры и гидромоторы — преобразуют энергию жидкости в механическое движение.
• Распределитель — направляет поток в нужные каналы.
• Обратный клапан — не дает жидкости идти назад.
• Баки и фильтры — обеспечивают запас и чистоту рабочей среды.

Условные обозначения

Все условные обозначения стандартизированы. Они показывают тип элемента и его возможности:

• Насос обозначается кругом со стрелкой внутри.
• Клапан часто рисуют в виде квадрата с линиями и треугольниками.
• Распределитель показывают несколькими квадратами рядом.
• Сплошные линии — основные трубопроводы, штриховые — линии управления.

Стрелки указывают направление потока жидкости.

Как читать: пошаговый алгоритм

Следуйте простой последовательности:

1. Найдите источник энергии — насосы.
2. Проследите основные линии давления.
3. Определите исполнительные механизмы (цилиндры, моторы).
4. Изучите распределитель и клапан управления.
5. Проверьте наличие предохранительных и обратных клапанов.

Так вы постепенно поймете всю логику работы системы.

Типы гидравлических схем

Различают несколько видов:

• Принципиальные — показывают все элементы и соединения.
• Функциональные — акцент на выполняемых задачах.
• Монтажные — с точным расположением деталей.

Чаще всего на практике используют принципиальные гидравлические схемы.

Пример чтения простой гидросхемы

На рисунке показано, как насосы подают масло через распределитель в цилиндр. Обратный клапан стоит на линии, чтобы удерживать давление. Стрелки показывают направление движения жидкости. При переключении распределитель меняет линии давления.

Рассмотрим, как читать гидравлические схемы для начинающих на примере системы с одним гидрораспределителем.

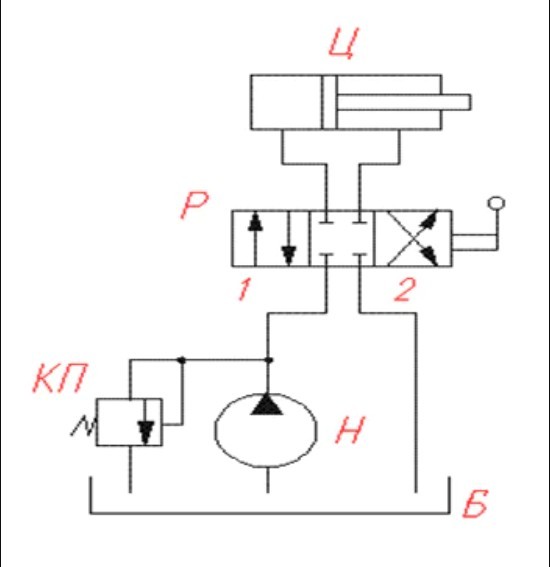

На принципиальной схеме рабочая жидкость поступает в цилиндр (Ц) через гидронасос (Н) и распределитель (Р). Полость гидроцилиндра, в которую поступает масло, зависит от положения гидрораспределителя. На рисунке указана нейтральная позиция — в этом случае цилиндр не перемещается. За гидронасосом установлен предохранительный клапан (КП) с заданным давлением в гидросистеме. Когда аппаратура сработает, жидкость вернется в бак в обход других компонентов гидравлики.

Частые ошибки при чтении гидросхем

Новички часто допускают такие промахи:

• Не замечают стрелки на клапанах и путают направление.
• Пропускают условные обозначения пружин и регулировок.
• Не учитывают линии управления.
• Путают тип распределителя.
• Забывают про обратный клапан и предохранители.

Итог: как быстро научиться читать гидросхемы

Умение читать гидравлические схемы — это не врожденный талант, а приобретаемый навык, открывающий двери к глубокому пониманию любой гидравлической системы. Чтобы освоить этот язык символов, необходимо выстроить системный подход, двигаясь от простого к сложному.

В основе быстрого обучения лежит практика и декомпозиция. Не пытайтесь сразу охватить взглядом сложный чертеж станка или экскаватора. Начните с элементарных чертежей, описывающих одну-единственную функцию, например, подъем груза.

Вооружитесь справочником по условным обозначениям (ГОСТ/ISO) и разбирайте схему по частям. Задайте себе вопрос: что произойдет, если я активирую этот распределитель? Мысленно или с помощью карандаша проследите путь жидкости от насоса через клапаны к гидроцилиндру и обратно в бак.

Анализируйте роль каждого элемента: этот дроссель ограничивает скорость, а этот обратный клапан не дает грузу упасть. Постепенно, элемент за элементом, вы начнете видеть не просто набор символов, а целостную, логически завершенную систему.

Со временем ваш мозг научится группировать стандартные узлы в готовые функциональные блоки. Вы перестанете читать каждый символ по отдельности и начнете воспринимать целые фрагменты чертежа как единое целое — например, сразу видеть контур управления или блок синхронизации.

Это позволяет сразу понимать логику работы оборудования, находить «узкие места» и предсказывать поведение системы при различных сценариях. Навык чтения схем многократно упрощает диагностику.

Регулярная работа с гидросхемами — единственный путь к мастерству. Начните с разбора существующих чертежей, затем попробуйте сами начертить простую цепь для решения конкретной задачи.
